1. Bilježi ukupnu potrošnju vode koja teče kroz cjevovod za vodu iz slavine. Ne može se koristiti za mjerenje otpadnih voda ili korozivnih tekućina.
2. Ovaj vodomjer ima uklonjivu strukturu: vodomjer se ne mora uklanjati iz cjevovoda, a pomak se može izvući radi popravka ili zamjene.
3. Mjerni mehanizam ima dobru univerzalnost, što smanjuje potrebu za rezervnim dijelovima. Također se odlikuje niskim gubitkom tlaka i dugim vijekom trajanja.
4. Može biti rezerviran za magnetske ili nemagnetske signalne pokazivače. Razni uređaji za daljinski prijenos mogu se konfigurirati prema različitim potrebama za realizaciju funkcije daljinskog očitanja brojila.
Dom / Proizvodi / WPH Vodomjer sa vodoravnim spiralnim krilima / DN400-600 Horizontalni uklonjivi vodomjer
DN400-600 Horizontalni uklonjivi vodomjer
- Tehnički parametri
- O nama
- Kontaktirajte nas
Vanjske dimenzije i težina
| Model | Kalibar | dugo | visok | visok | Način povezivanja | Težina | ||
| mm | Vanjski promjer prirubnice | Promjer središnjeg kruga rupe za vijak | Broj spojnih vijaka | kg | ||||
| LXLC(Y)-50/50F | 50 | 200 | 256/245(F) | 400 | 165 | 125 | 4xM16 | 12.0 |
| LXLC(Y)-65/65F | 65 | 200 | 266/255(F) | 400 | 185 | 145 | 4xM16 | 13.5 |
| LXLC(Y)-80/80F | 80 | 225 | 276/265(F) | 400 | 200 | 160 | 8xM16 | 14.5 |
| LXLC(Y)-100/100F | 100 | 250 | 286/275(F) | 400 | 220 | 180 | 8xM16 | 15.5 |
| LXLC(Y)-125/125F | 125 | 250 | 301/290(F) | 400 | 250 | 210 | 8xM16 | 24.5 |
| LXLC(Y)-150/150F | 150 | 300 | 345/335(F) | 500 | 285 | 240 | 8xM20 | 32.0 |
| LXLC(Y)-200/200F | 200 | 350 | 373/365(F) | 500 | 340 | 295 | 8xM20 | 41.0 |
| LXLC(Y)-250/250F | 250 | 450 | 493/485(F) | 710 | 395 | 350 | 12xM20 | 83.0 |
| LXLC(Y)-300/300F | 300 | 500 | 516/505(F) | 730 | 445 | 400 | 12xM20 | 99.0 |
| LXLC(Y)-400/400F | 400 | 600 | 631/620(F) | 830 | 565 | 515 | 16xM24 | 163.0 |
| LXLC(Y)-500/500F | 500 | 800 | 739/730(F) | 930 | 670 | 620 | 20xM24 | 270.0 |
| LXLC(Y)/R-50 | 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 | 12.0 |
| LXLC(Y)/R-65 | 65 | 200 | 266 | 400 | 185 | 145 | 4xM16 | 13.5 |
| LXLC(Y)/R-80 | 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 | 14.5 |
| LXLC(Y)/R-100 | 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 | 15.5 |
| LXLC(Y)/R-125 | 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 | 24.5 |
| LXLC(Y)/R-150 | 150 | 300 | 345 | 500 | 285 | 240 | 8xM20 | 32.0 |
| LXLC(Y)/R-200 | 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 | 41.0 |
Napomena:
1) Prirubnički spoj mora biti u skladu sa specifikacijama GB/T172416-2008/XG-2011 PN10 integralnih dimenzija prirubnice od lijevanog željeza, a posebne specifikacije bit će predložene prilikom naručivanja.
2) Dimenzija visine G potrebna je za rastavljanje mehanizma. Vanjske dimenzije i težina služe samo kao referenca, a stvarni proizvod će prevladati.

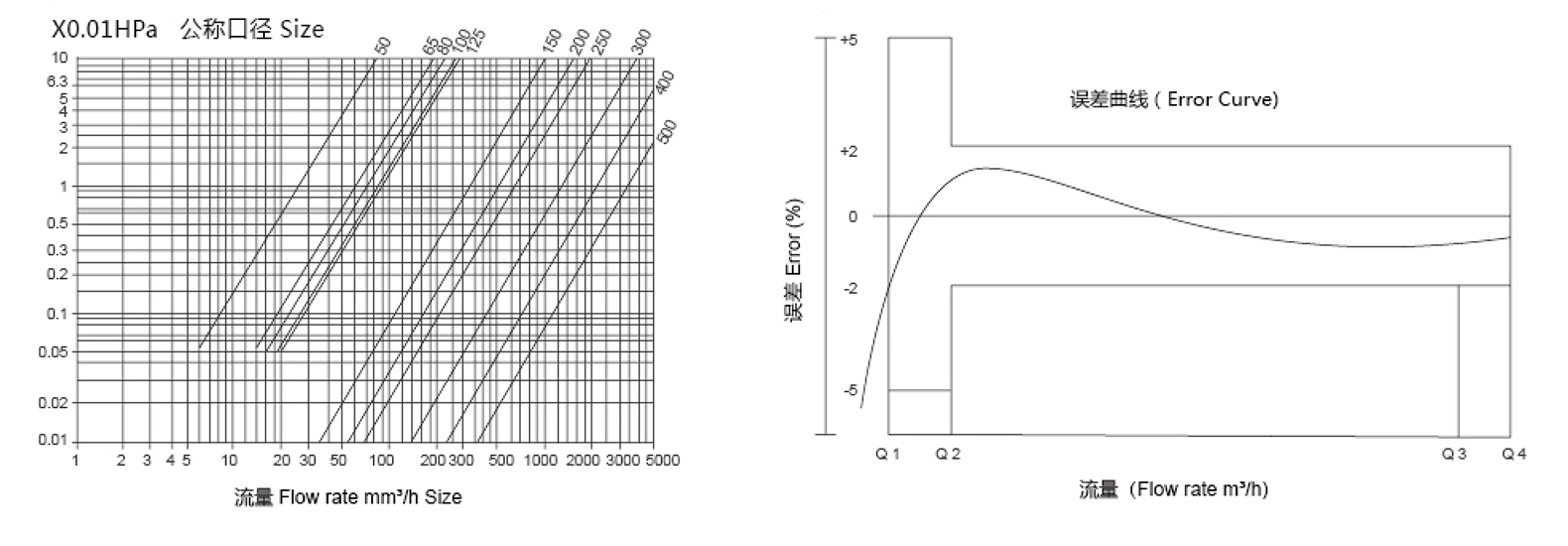

Krivulja gubitka tlaka / Krivulja pogreške u radu
Tehnički pokazatelji
1. Parametri protoka
| Kalibar | Q 3 /Q 1 | Brzina protoka preopterećenja | Zajednički promet | Granični tok | Minimalni protok | Minimalno čitanje | Maksimalno čitanje |
| m³/h | L/h | m³ | |||||
| 50 | 100 | 50 | 40 | 640.0 | 400.0 | 0.001 | 999999 |
| 80 | 800.0 | 500.0 | |||||
| 50 | 1280.0 | 800.0 | |||||
| 65 | 100 | 78.75 | 63 | 1008.0 | 630.0 | ||
| 80 | 1260.0 | 787.5 | |||||
| 50 | 2016.0 | 1260.0 | |||||
| 80 | 100 | 78.75 | 63 | 1008.0 | 630.0 | ||
| 80 | 1260.0 | 787.5 | |||||
| 50 | 2016.0 | 1260.0 | |||||
| 100 | 100 | 125 | 100 | 1600.0 | 1000.0 | ||
| 80 | 2000.0 | 1250.0 | |||||
| 50 | 3200.0 | 2000.0 | |||||
| 125 | 100 | 200 | 160 | 2560.0 | 1600.0 | ||
| 80 | 3200.0 | 2000.0 | |||||
| 50 | 5120.0 | 3200.0 | |||||
| 150 | 100 | 312.5 | 250 | 4000.0 | 2500.0 | 0.01 | 9999999 |
| 80 | 5000.0 | 3125.0 | |||||
| 50 | 8000.0 | 5000.0 | |||||
| 200 | 100 | 500 | 400 | 6400.0 | 4000.0 | ||
| 80 | 8000.0 | 5000.0 | |||||
| 50 | 12800.0 | 8000.0 | |||||
| 250 | 100 | 787.5 | 630 | 10080.0 | 6300.0 | 0.1 | 99 999999 |
| 80 | 12600.0 | 7875.0 | |||||
| 50 | 20160.0 | 12600.0 | |||||
| 300 | 100 | 1250 |
| 16000.0 | 10000.0 | ||
| 80 | 1000 | 20000.0 | 12500.0 | ||||
| 50 |
| 32000.0 | 20000.0 | ||||
| 400 | 100 | 2000 | 1600 | 25600.0 | 16000.0 | ||
| 80 | 32000.0 | 20000.0 | |||||
| 50 | 51200.0 | 32000.0 | |||||
| 500 | 100 | 3125 | 2500 | 40000.0 | 25000.0 | ||
| 80 | 50000.0 | 31250.0 | |||||
| 50 | 80000.0 | 50000.0 | |||||
Najveća dopuštena pogreška:
a) Najveća dopuštena pogreška u niskoj zoni (QisQ
2. Parametri
| Sadržaj projekta | parametar |
| Temperaturna ocjena | T30/90 |
| Nazivni tlak | KARTA16 |
| Razina osjetljivosti polja protoka | U0/D0 |
| Razina gubitka tlaka | △pl6 |
| Klasa točnosti | razina 2 |
Napomena: The temperature level of LXLC (Y)/R-50~200 is T30/90.
Shema prijenosa na daljinu
O Ningbo Water Cube Instrument Technology Co., Ltd.
Ningbo Water Cube Instrument Technology Co., Ltd. je Kina DN400-600 Horizontalni uklonjivi vodomjer Proizvođači i Veleprodaja DN400-600 Horizontalni uklonjivi vodomjer Dobavljači specijalizirani za proizvodnju vodomjera velikog promjera i sklopova vodomjera, uključujući dizajn i razvoj proizvoda, izradu kalupa, obradu injekcijskim prešanjem te montažu i verifikaciju. Industrijski lanac je potpun i dugoročno surađujemo s mnogim domaćim poduzećima. Svrha poduzeća: kvaliteta na prvom mjestu, ugled na prvom mjestu. Srdačno pozdravljamo kolege iz industrije da nas posjete i daju savjete.
-
Industrijski standard
-
9+ godina industrijskog iskustva
-
Izvoz u mnoge zemlje
-
Korisnička podrška 7*24 sata
Popularne preporuke
Najnovije vijesti
Izravni zaključak o WPH vodomjeru s vodoravnim spiralnim krilima The WPH Vodomjer sa vodoravnim spiralnim krilima pruža vrlo precizno mjerenje protok...
WPH horizontalni vodomjeri sa spiralnim krilima nove generacije revolucioniraju precizno praćenje protoka vode
30-Apr-2026
WI Mjerač vode za navodnjavanje: Osnovna funkcija i trenutna vrijednost WI vodomjer za navodnjavanje je precizni uređaj dizajniran za mjerenje protoka vode u sustav...
WI Vodič za vodomjere za navodnjavanje: Radna načela, vrste i aplikacije pametne poljoprivrede
23-Apr-2026 Što je WPH vodomjer s vodoravnim spiralnim krilima? The WPH Vodomjer sa vodoravnim spiralnim krilima je uređaj visoke preciznosti koji se koristi za mjerenje...
WPH vodomjerni vodomjer sa spiralnim krilima: preciznost, izdržljivost i učinkovitost
16-Apr-2026 Što su prilagođeni vertikalni vodomjeri? Prilagođeni vertikalni vodomjeri su specijalizirani uređaji za mjerenje protoka vode u vertikalnim cjevovodima. Ovi mjerači pri...
Prilagođavanje vertikalnih vodomjera za veću točnost i učinkovitost
09-Apr-2026 Uvod u vertikalne vodomjere Vertikalni vodomjeri su specijalizirani instrumenti koji se koriste za mjerenje potrošnje vode u stambenim i industrijskim okruženjima. Ovi ...
Optimiziranje mjerenja vode: Uloga vertikalnih vodomjera u modernim instalacijama
02-Apr-2026Industrijsko znanje
DN400-600 Vodoravni uklonjivi mjerni mehanizam za vodomjer Univerzalnost
Filozofija dizajna za DN400-600 Horizontalni uklonjivi vodomjer fokusira se na modularnost i standardizaciju, omogućujući mjernom mehanizmu da dosljedno funkcionira u različitim veličinama i radnim uvjetima. Ningbo Water Cube Instrument Technology Co., Ltd. projektirao je unutarnje kanale protoka, sustave rotora i sklopove magnetske spojke s preciznim dimenzijskim tolerancijama kako bi se postigla ujednačena izvedba. Modularni pristup dopušta vađenje, popravak ili zamjenu mjernog mehanizma bez mijenjanja konfiguracije cjevovoda, što smanjuje vrijeme održavanja i smetnje u radu. Osim toga, ovaj univerzalni dizajn osigurava da se ista vrsta mehanizma može primijeniti na različitim mjeračima unutar raspona od DN400 do DN600, pojednostavljujući upravljanje zalihama i smanjujući broj potrebnih specijaliziranih rezervnih dijelova. Komponente rotora i registra pažljivo su poravnate kako bi se održala dosljednost kalibracije, osiguravajući da su mjerenja protoka vode točna pod različitim tlakovima i uvjetima protoka. Naglašavanjem standardizacije u fazi projektiranja, Ningbo Water Cube Instrument Technology Co., Ltd. osigurava da mjerači DN400-600 isporučuju pouzdana očitanja dok istovremeno olakšavaju održavanje i učinkovitost instalacije na više mjesta i vodovodnih sustava.
Horizontalni uklonjivi vodomjer DN400-600 koristi univerzalni mjerni mehanizam koji podržava izmjenjive komponente, omogućujući učinkovito upravljanje zalihama i smanjene operativne troškove. Ningbo Water Cube Instrument Technology Co., Ltd. dizajnirao je mjerni rotor, magnetsku spojku i module registara tako da se mogu koristiti na više modela brojila. Ovaj pristup projektiranju omogućuje vodovodnim poduzećima da održavaju manji inventar rezervnih dijelova dok istovremeno osigurava trenutnu dostupnost kada je potrebno održavanje. Ako je potrebno zamijeniti rotor ili magnetsku spojku, standardizirane komponente besprijekorno se uklapaju bez potrebe za prilagodbom, smanjujući vrijeme zastoja i pojednostavljujući tijek rada tehničara. Učinkovitost rezervnih dijelova postignuta ovom univerzalnošću također smanjuje potrebu za dugotrajnim skladištenjem višestrukih jedinstvenih dijelova i smanjuje logističku složenost za komunalne vodoopskrbne sustave. Nadalje, standardizirani dizajn poboljšava predvidljivost u rasporedima održavanja, omogućujući preventivne strategije zamjene dijelova, produžujući vijek trajanja i osiguravajući nesmetan rad. Zamjenjive komponente mjerača DN400-600 također smanjuju zahtjeve za obuku osoblja za održavanje, budući da se isti postupci servisiranja primjenjuju na više jedinica, poboljšavajući dosljednost i smanjujući mogućnost operativnih pogrešaka. Ovaj pristup standardizaciji komponenti značajna je značajka inženjerske strategije tvrtke Ningbo Water Cube Instrument Technology Co., Ltd.
Univerzalni mjerni mehanizam horizontalnog uklonjivog vodomjera DN400-600 projektiran je za precizan rad u različitim cjevovodima i radnim uvjetima. Ningbo Water Cube Instrument Technology Co., Ltd. osigurava da mjerač pouzdano radi pod promjenjivim tlakovima, brzinama protoka i konfiguracijama cjevovoda. Unutarnje mjerne komponente, uključujući rotor, impeler i magnetsku spojku, optimizirane su za minimalan otpor, smanjujući gubitak tlaka uz zadržavanje točnosti mjerenja. Ova kompatibilnost omogućuje ugradnju istog modela mjerača u gradske vodovode, industrijske distribucijske sustave i komercijalne cjevovode bez potrebe za dodatnim izmjenama. Univerzalni dizajn pojednostavljuje planiranje i postavljanje, budući da vodovodna poduzeća mogu standardizirati jedan tip mjerača za višestruke primjene. Također osigurava dosljednu kalibraciju u svim instalacijama, smanjujući potrebu za prilagodbama specifičnim na terenu. Integracijom modularnog i prilagodljivog mjernog mehanizma, Ningbo Water Cube Instrument Technology Co., Ltd. omogućuje mjeračima DN400-600 da zadrže visoke performanse bez obzira na varijacije u okolišu, radnu složenost ili promjer cjevovoda, što povećava pouzdanost i upravljivost mreža za distribuciju vode.
Horizontalni uklonjivi vodomjer DN400-600 pruža vrhunsku učinkovitost održavanja zahvaljujući svom univerzalnom mjernom mehanizmu i uklonjivom dizajnu. Ningbo Water Cube Instrument Technology Co., Ltd. razvila je mjerač tako da se mjerni mehanizam može izvaditi za pregled, kalibraciju ili zamjenu bez odspajanja cjevovoda. Ovaj modularni pristup smanjuje vrijeme zastoja i omogućuje vodovodnim poduzećima da izvrše preventivno ili korektivno održavanje uz minimalne poremećaje u opskrbi vodom. Standardizirane komponente dodatno pojednostavljuju postupke održavanja, budući da se isti dijelovi i alati koriste na različitim mjeračima, poboljšavajući učinkovitost i smanjujući moguće pogreške tijekom servisiranja. Uklonjivi mehanizam omogućuje tehničarima brzo dijagnosticiranje i rješavanje problema, dok univerzalnost dijelova smanjuje potrebu za specijaliziranom obukom. Dizajn mjerača također podržava prakse prediktivnog održavanja, omogućujući komunalnim službama da zakažu popravke na temelju očekivanih obrazaca istrošenosti, a ne reaktivnog kvara, što produljuje životni vijek opreme. Kroz ove značajke dizajna, Ningbo Water Cube Instrument Technology Co., Ltd. nudi rješenje koje smanjuje operativne troškove i osigurava kontinuirano, precizno mjerenje u velikim vodovodnim mrežama.
Radna pouzdanost u DN400-600 horizontalnom uklonjivom vodomjeru postiže se standardiziranim komponentama i univerzalnim načelima dizajna. Ningbo Water Cube Instrument Technology Co., Ltd. osigurava da svaki mjerni mehanizam održava dosljednu kalibraciju i performanse u različitim instalacijama. Standardizacija smanjuje odstupanja u očitanjima mjerenja, osiguravajući točan nadzor potrošnje vode i naplatu u komunalnim i industrijskim aplikacijama. Univerzalni mehanizam smanjuje vjerojatnost kvarova u radu jer su zamjenski dijelovi lako dostupni i kompatibilni s više brojila. Precizni inženjering rotora, impelera i magnetskih spojki osigurava minimalno trošenje, smanjujući rizik od degradacije performansi tijekom vremena. Osim toga, standardizirani dizajn omogućuje lakšu kontrolu kvalitete tijekom procesa proizvodnje i rutinske provjere, osiguravajući da svaki mjerač zadovoljava stroge standarde performansi. Kombinirajući univerzalnost s robusnom konstrukcijom, Ningbo Water Cube Instrument Technology Co., Ltd. povećava pouzdanost vodoopskrbnih sustava i smanjuje operativni rizik.
Univerzalnost mjernog mehanizma vodomjernog vodomjera DN400-600 pruža značajne dugoročne prednosti za vodovodna poduzeća. Ningbo Water Cube Instrument Technology Co., Ltd. osmislio je mjerač kako bi smanjio troškove zaliha, pojednostavio održavanje i osigurao dosljednu radnu izvedbu. Standardizirane komponente i modularni dizajn omogućuju komunalnim službama da učinkovito skaliraju infrastrukturu, primjenjujući isti mehanizam na višestruke instalacije bez redizajna ili dodatnih zahtjeva za obuku. Održavanje postaje predvidljivije i isplativije, dok dug radni vijek visokokvalitetnih komponenti smanjuje učestalost zamjene. Univerzalni mjerni mehanizam također poboljšava pouzdanost sustava, osiguravajući točan nadzor i omogućavajući učinkovitije upravljanje resursima. Integriranjem univerzalnosti u temeljni dizajn, Ningbo Water Cube Instrument Technology Co., Ltd. pruža rješenje koje podržava učinkovite, održive strategije upravljanja vodom dok minimalizira dugoročne operativne i kapitalne izdatke za vodovodna poduzeća.
-
