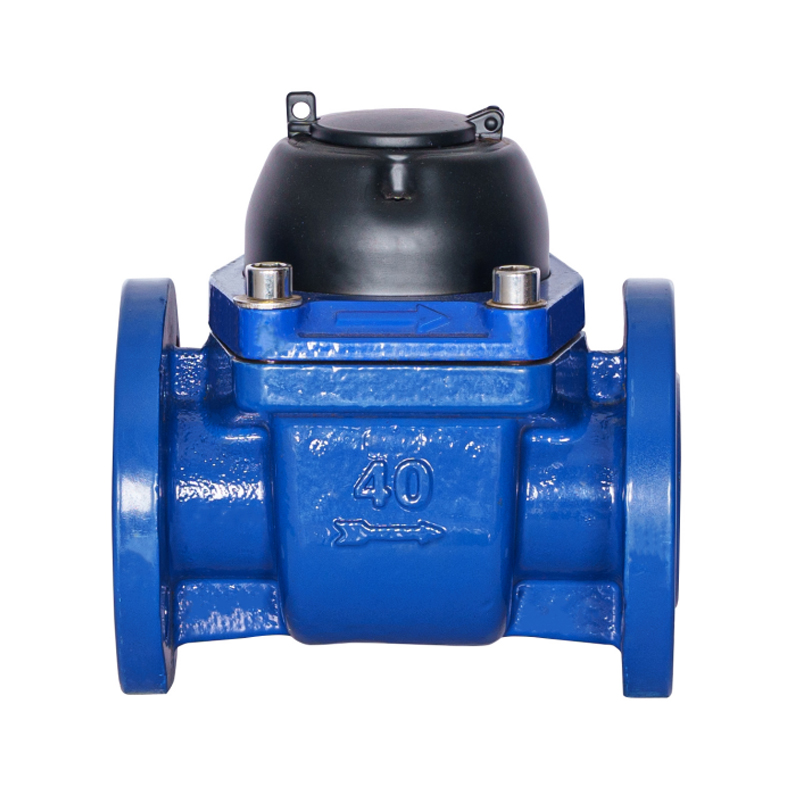

Pregled WPD vodomjera širokog raspona sa spiralnim krilima
The WPD Vodomjer širokog raspona sa spiralnim krilima dizajniran je za visoko precizno mjerenje protoka vode u komunalnim, industrijskim i komercijalnim aplikacijama. Njegov vodoravni spiralni dizajn krila omogućuje točna očitanja u širokom rasponu protoka, od vrlo malih do velikih volumena, što ga čini vrlo svestranim.
Mjerač kombinira mehaničku pouzdanost s minimalnim zahtjevima za održavanjem, osiguravajući dugotrajnost čak i pod zahtjevnim uvjetima vode. WPD mjerač daje stabilna očitanja s minimalnim odstupanjem ( ±1% pri punom protoku ), osiguravajući sukladnost s industrijskim standardima.
Dizajn i tehničke značajke
Horizontalni spiralni krilni mehanizam
The WPD vodomjer koristi vodoravni spiralni rotor s krilima koji se glatko rotira pod protokom vode. Ovaj dizajn smanjuje trenje i omogućuje precizno mjerenje u uvjetima niskog i visokog protoka, za razliku od tradicionalnih mjerača s jednim rotorom koji mogu izgubiti točnost pri niskom protoku.
Mogućnost širokog raspona
Sa širokim rasponom omjera (R = Qmax/Qmin) do 200:1 , WPD mjerač može mjeriti iznimno nizak protok bez žrtvovanja točnosti visokog protoka. To je ključno za naplatu, upravljanje vodnim resursima i otkrivanje curenja u komunalnim sustavima.
Izdržljivi materijali
Tijelo mjerača izrađeno je od legura otpornih na koroziju ili visokokvalitetnog nehrđajućeg čelika. Unutarnje komponente koriste polimere otporne na habanje za održavanje točnosti i smanjenje učestalosti održavanja. Na primjer, rotor sa spiralnim krilima može izdržati sadržaj pijeska do 150 mg/L bez mjerljivog trošenja.
Primjene u distribuciji vode
Gradske vodovodne mreže
WPD mjerači naširoko se koriste u gradskim vodoopskrbnim mrežama za precizno mjerenje potrošnje u kućanstvima i komercijalnim kućanstvima. Njihov širok raspon i osjetljivost na niski protok omogućuju otkrivanje malih curenja, pomažući u smanjenju gubitka vode u distribucijskim sustavima.
Praćenje industrijske vode
Industrije s velikom potražnjom za vodom, poput proizvodnje ili prerade hrane, imaju koristi od WPD mjerača zbog njihove visoke točnosti i izdržljivosti. Mjerač može mjeriti turbulentne protoke bez značajnog pada tlaka, osiguravajući radnu učinkovitost.
Sustavi navodnjavanja i poljoprivrede
U navodnjavanju je ključno održavanje ravnomjerne raspodjele vode. Dizajn širokog raspona WPD mjerača omogućuje precizno mjerenje čak i pod različitim uvjetima protoka, poboljšavajući učinkovitost navodnjavanja i smanjujući gubitak vode.
Specifikacije izvedbe
Ključne specifikacije koje definiraju izvedbu WPD vodomjera uključuju mjerenje raspona protoka, točnosti i trajnosti. Donja tablica ilustrira tipične vrijednosti:
| Parametar | Tipična vrijednost | Bilješke |
|---|---|---|
| Raspon protoka (Qmin–Qmax) | 0,5–60 m³/h | Za tipične komunalne instalacije |
| Točnost | ±1% pri punom protoku | Sukladan ISO 4064 |
| Nazivni tlak | 1,6 MPa | Prikladno za standardne vodoopskrbne mreže |
| Radna temperatura | 0–50°C | Idealan za mjerenje hladne vode |
Smjernice za instalaciju
Pravilna ugradnja osigurava optimalnu izvedbu i dugovječnost. Slijedite ove korake:
- Ugradite mjerač vodoravno kako biste održali rotor sa spiralnim krilima u ispravnom položaju.
- Osigurajte ravne duljine cijevi od najmanje 5×DN uzvodno i 2×DN nizvodno kako biste smanjili turbulenciju.
- Koristite odgovarajuće prirubnice ili navojne spojeve ovisno o sustavu.
- Provjerite ima li krhotina i isperite cjevovod prije instalacije.
Održavanje i dugovječnost
WPD vodomjeri dizajnirani su za rad koji zahtijeva malo održavanja. Ključne preporuke uključuju:
- Periodični pregled nakupljanja sedimenta i slobodnog rada rotora.
- Čišćenje ili zamjena unutarnjeg cjedila kako bi se spriječilo začepljenje.
- Provjere kalibracije u intervalima od 1-2 godine, ovisno o kvaliteti vode.
- Izbjegavajte izlaganje uvjetima smrzavanja koji mogu oštetiti tijelo mjerača ili rotor.
Prednosti WPD vodomjera
WPD vodomjer nudi nekoliko prednosti u odnosu na tradicionalne vodomjere:
- Mjerenje širokog raspona s visokom preciznošću u malim i velikim protokima.
- Izdržljiv vodoravni spiralni dizajn krila smanjuje trošenje i produljuje vijek trajanja.
- Minimalni gubitak tlaka zbog rada rotora s malim trenjem.
- Svestrane primjene u komunalnim, industrijskim i sustavima navodnjavanja.
